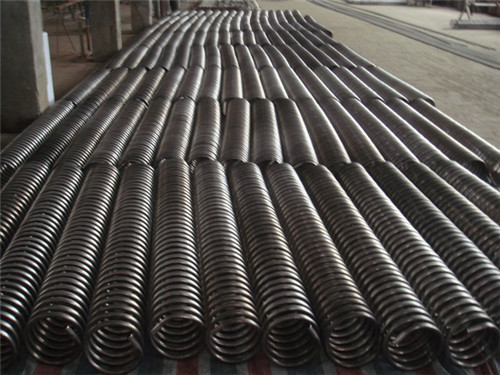

316L 不銹鋼盤(pán)管憑借其獨(dú)特的合金成分與精密加工工藝，完美融合了高耐蝕性與柔性輸送兩大核心優(yōu)勢(shì)，成為嚴(yán)苛工業(yè)環(huán)境下流體傳輸?shù)睦硐脒x擇。以下從技術(shù)原理、性能表現(xiàn)、應(yīng)用場(chǎng)景及選型要點(diǎn)展開(kāi)詳細(xì)解析：

一、耐蝕性的本質(zhì)：鉬元素構(gòu)建的防護(hù)壁壘

316L 不銹鋼的耐蝕性核心源于其化學(xué)成分設(shè)計(jì)：在 304 不銹鋼（18Cr-8Ni）基礎(chǔ)上，添加 2%-3% 的鉬（Mo）并降低碳含量（≤0.03%）。這一調(diào)整帶來(lái)三重突破：

抗點(diǎn)蝕能力躍升

鉬元素可在金屬表面形成更致密的鈍化膜（主要成分為 Cr?O?），顯著抑制氯離子（Cl?）的侵蝕。例如，在 3.5% 鹽度海水中，316L 的年腐蝕率僅為 0.005-0.01mm，而 304 高達(dá) 0.03mm。復(fù)合鹽霧試驗(yàn)顯示，316L 在 500 小時(shí)后銹蝕面積仍＜3%，腐蝕深度不足 0.005mm，遠(yuǎn)超 304 的 15% 銹蝕面積與 0.02mm 深度。

晶間腐蝕風(fēng)險(xiǎn)降低

低碳設(shè)計(jì)（C≤0.03%）減少了焊接過(guò)程中碳化鉻（Cr??C?）在晶界的析出，避免了因鉻元素貧化導(dǎo)致的晶間腐蝕。例如，316L 醫(yī)療器械經(jīng) 200 次高壓蒸汽消毒后仍無(wú)裂紋，而 304 可能出現(xiàn)微裂紋。

廣譜耐介質(zhì)性能

酸性環(huán)境：可耐受 15% 硫酸溶液（304 僅限 65% 以下硝酸）；在 pH=3.5 的酸性鹽霧中，316L 出現(xiàn)點(diǎn)蝕的時(shí)間（＞300 小時(shí)）是 304（96 小時(shí)）的 3 倍以上。

堿性環(huán)境：在 50% NaOH 溶液中，316L 可穩(wěn)定運(yùn)行至 100℃，而高溫高濃度（如 30% NaOH+120℃）需配合應(yīng)力消除工藝以避免應(yīng)力腐蝕開(kāi)裂。

含氯介質(zhì)：在含氯消毒劑（如次氯酸鈉）或化工流體（如甲醇、醋酸）中，316L 軟管壽命比 304 延長(zhǎng) 3-5 倍。

二、柔性輸送的實(shí)現(xiàn)：冷加工工藝與結(jié)構(gòu)設(shè)計(jì)

316L 不銹鋼盤(pán)管的柔性輸送能力依賴于冷拔 / 冷軋工藝與波紋管結(jié)構(gòu)的協(xié)同優(yōu)化：

冷加工工藝提升柔韌性

冷拔工藝：通過(guò)模具拉拔空心管坯，使管材延伸率達(dá) 20-40%，適用于 φ6-100mm 的小口徑薄壁管（壁厚 0.5-3mm）。例如，某石化企業(yè)采用冷拔 316L 盤(pán)管輸送酸性污水，可連續(xù)使用 2 年以上，年維護(hù)成本降低 70%。

中間退火與固溶處理：冷加工后通過(guò) 650-800℃中間退火消除加工硬化，恢復(fù)塑性（延伸率從 5% 回升至 40%）；終固溶處理（1040-1100℃水冷）確保碳化物完全溶解，提升耐蝕性。

波紋管結(jié)構(gòu)增強(qiáng)補(bǔ)償能力

盤(pán)管主體采用環(huán)形或螺旋形波紋管設(shè)計(jì)，可靈活補(bǔ)償管道因溫度變化產(chǎn)生的熱脹冷縮（補(bǔ)償量達(dá) ±20mm/m），并吸收設(shè)備振動(dòng)（振幅≤5mm），避免硬連接導(dǎo)致的開(kāi)裂。例如，某精細(xì)化工車(chē)間用波紋管連接溶劑儲(chǔ)罐與反應(yīng)釜，長(zhǎng)期輸送含氯溶劑仍無(wú)銹蝕。

三、典型應(yīng)用場(chǎng)景與性能驗(yàn)證

1. 食品與醫(yī)藥行業(yè)：衛(wèi)生合規(guī)與耐溫性并重

乳制品加工：牛奶輸送管道需耐受巴氏殺菌（72℃）與酸性環(huán)境（pH 3.5-4.5）。316L 盤(pán)管表面粗糙度 Ra≤0.8μm，且通過(guò) FDA 認(rèn)證，可避免鐵離子污染影響口感。

制藥設(shè)備：反應(yīng)釜與儲(chǔ)罐的管道系統(tǒng)需符合 GMP 標(biāo)準(zhǔn)。某抗生素發(fā)酵項(xiàng)目采用電拋光 316L 盤(pán)管（Ra≤0.1μm），在 121℃高溫滅菌中保持穩(wěn)定，微生物殘留量＜1CFU/100cm2。

2. 化工與海洋工程：抗腐蝕與長(zhǎng)壽命需求

石油煉制：海上鉆井平臺(tái)的海水淡化設(shè)備中，316L 盤(pán)管在含 Cl?環(huán)境下使用壽命超 20 年，年腐蝕速率＜0.01mm。

化工流體輸送：某石化企業(yè)用 316L 金屬軟管輸送含氯污水，替代原 304 軟管后，更換周期從 6 個(gè)月延長(zhǎng)至 2 年，年維護(hù)成本降低近 70%。

3. 能源與環(huán)保領(lǐng)域：極端工況下的穩(wěn)定性

氫能儲(chǔ)運(yùn)：在 - 253℃超低溫環(huán)境中，316L 盤(pán)管仍保持良好韌性，氫氣蒸發(fā)損失率＜0.1%/ 天。

污水處理：曝氣管道需耐受含氯消毒劑（如次氯酸鈉）的腐蝕。某污水處理廠采用 316L 盤(pán)管，在 500mg/L 余氯環(huán)境下運(yùn)行 5 年無(wú)銹蝕。

四、選型與使用建議

材質(zhì)與表面處理

優(yōu)先選擇含鉬量≥2% 的 316L（如 ASTM A269 標(biāo)準(zhǔn)），避免以 304 冒充。

嚴(yán)苛環(huán)境（如海洋、化工）建議采用電解拋光（電壓 20-30V，時(shí)間 10-15 分鐘），表面粗糙度 Ra≤0.2μm，可使點(diǎn)蝕電位從 + 0.3V 提升至 + 0.5V（SCE），腐蝕電流密度降低 90%。

結(jié)構(gòu)設(shè)計(jì)與壓力適配

根據(jù)輸送介質(zhì)壓力選擇壁厚：中高壓（1.6-6.4MPa）可選 SCH 40S 壁厚；超高壓（＞10MPa）需定制厚壁管（如 SCH 80S）。

波紋管結(jié)構(gòu)需匹配補(bǔ)償量：溫度波動(dòng)大的場(chǎng)景（如蒸汽管道）建議選擇螺旋形波紋管，補(bǔ)償能力較環(huán)形波紋管提升 30%。

加工與交貨周期

冷拔盤(pán)管單卷重量＜30KG 時(shí)，生產(chǎn)周期約 20-30 天；50-100KG 需 45-60 天。定制特殊規(guī)格（如橢圓截面）需額外增加 10-15 天。

維護(hù)與壽命管理

定期檢測(cè)表面粗糙度與腐蝕速率：每年用粗糙度儀（如 Mitutoyo SJ-210）檢測(cè) Ra 值，若超過(guò) 0.8μm 需重新拋光；每 2 年進(jìn)行超聲波測(cè)厚，壁厚損失＞10% 時(shí)需更換。

避免長(zhǎng)期暴露于高溫高氯環(huán)境（如＞60℃的海水），必要時(shí)采取陰極保護(hù)（CP）或涂層防護(hù)（如硅烷涂層）。

五、成本與環(huán)保效益

316L 盤(pán)管初期成本比 304 高 20%-50%，但全生命周期成本優(yōu)勢(shì)顯著：

維護(hù)成本降低：在化工場(chǎng)景中，316L 軟管年均維護(hù)費(fèi)用僅為 304 的 1/5。

壽命延長(zhǎng)：海洋工程中，316L 部件壽命（8-10 年）是 304（3-5 年）的 2-3 倍。

環(huán)保優(yōu)勢(shì)：全廢鋼冶煉工藝可使 CO?排放降低 40%，符合歐盟 CE 認(rèn)證與中國(guó)《綠色制造標(biāo)準(zhǔn)體系建設(shè)指南》。

結(jié)語(yǔ)

316L 不銹鋼盤(pán)管通過(guò)鉬合金化與冷加工工藝的協(xié)同創(chuàng)新，實(shí)現(xiàn)了耐蝕性與柔性輸送的完美平衡，成為食品、醫(yī)藥、化工、海洋等領(lǐng)域的標(biāo)桿材料。在實(shí)際應(yīng)用中，需結(jié)合介質(zhì)特性、工藝參數(shù)與成本預(yù)算綜合選型，并通過(guò)表面處理與維護(hù)管理Z大化其性能優(yōu)勢(shì)。隨著低碳冶煉技術(shù)與表面處理工藝的持續(xù)進(jìn)步，316L 盤(pán)管將在更多新興領(lǐng)域（如氫能、光熱發(fā)電）展現(xiàn)其卓越價(jià)值。
